德律TR7700SIII3D自動光學檢測機 (AOI)
TRI開創性的3D AOI解決方案，采用超高速混合式PCB檢測法，結合光學與藍光雷射3D真實輪廓測量，對于自動化檢測不良現象可達到最大化覆蓋率。結合最先進的軟體解決方案以及第三代智能化硬體平臺，可提供穩定且強大的3D 焊點與元件缺陷檢測，具備高檢測覆蓋率與簡易編程優點。
查看詳細
德律TR7710自動光學檢測機 (AOI)
TR7710結合了精確的高分辨率攝像系統和TRI獨有的多相位光源來捕捉精細的PCB板影像。新型的光學解決方案針對較高之元件檢測，藉由提供多種間隙高度做選擇，以提升景深范圍。TRI第三代的 AOI相容性檢測軟件結合了優異的缺陷檢測和簡易智能CAD編程設計，為一個具有成本效益、可配合多種預算客制化的AOI解決方案。
查看詳細
德律TR7500自動光學檢測機 (AOI)
上視加上四個傾斜角度之相機系統，TR7500 自動光學檢測機提供性價比高且測試涵蓋率高的在線型檢測方案。此系統適于檢測分辨率范圍25μm到10 μm之間，使用TRI的動態取像技術，能避免如走停式取像所產生的震動，適合于爐前與爐后檢測使用。 TR7500有多區域且高彈性的RGB+W彩色光源系統，配合低角度的光源設計，可提供極性及黑色元器件更好的檢測方案，并且可針對無鉛和傳統組裝電路板上的微小元件01005及提供更精準穩定的檢測能力
查看詳細
德律TR5001 SII QDI在線測試儀ICT
德律泰TR5001SII QDI ict新一代的在線型ICT+FCT解決方案擁有突破性的優越表現，多核心平行測試功能具多達四個獨立的核心，能夠大幅提升測試產能。 TRI*先進的離線型機臺特色與業界認可的防夾手安全設計，能夠確保不間斷產線運作，TR5001 SII QDI 擁有長生命周期快速插拔治具及內建自我診斷系統支援自動校驗功能，能夠確保長期的測試可靠度
查看詳細
德律TR70073D 錫膏印刷自動光學檢測機 (SPI)
TR7007 是快速的錫膏印刷檢測機，檢測速度高達200 cm2/sec。高精度在線型無陰影的錫膏印刷檢測解決方案提供全3D檢測，分辨率包含15 μm or 10 μm并具備高精度線型馬達平臺。此系統的特點包括closed loop function、強化的2D成像技術、自動板彎補償功能與條紋光掃描技術
查看詳細

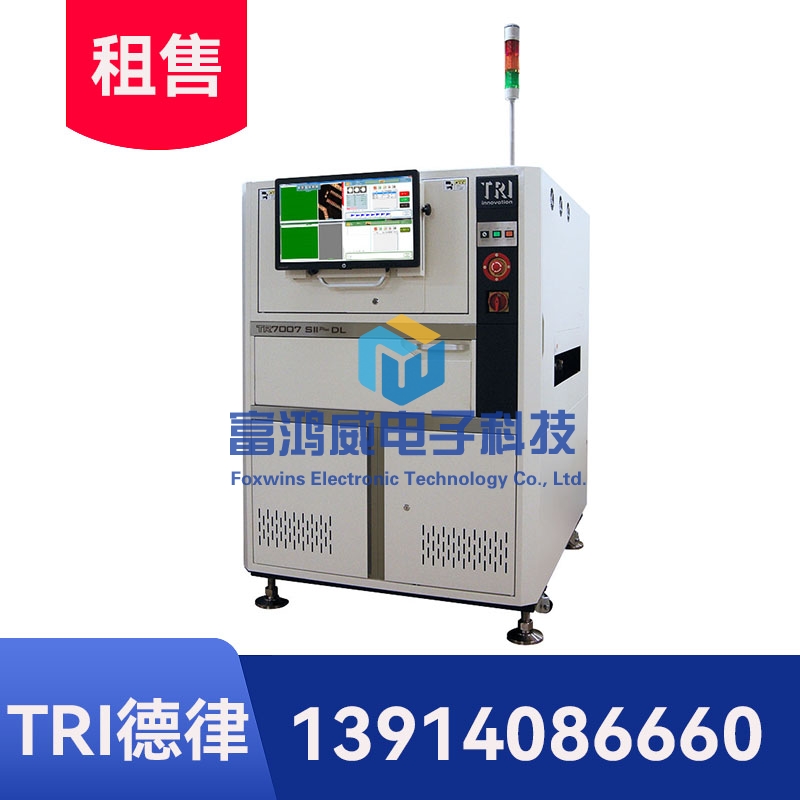

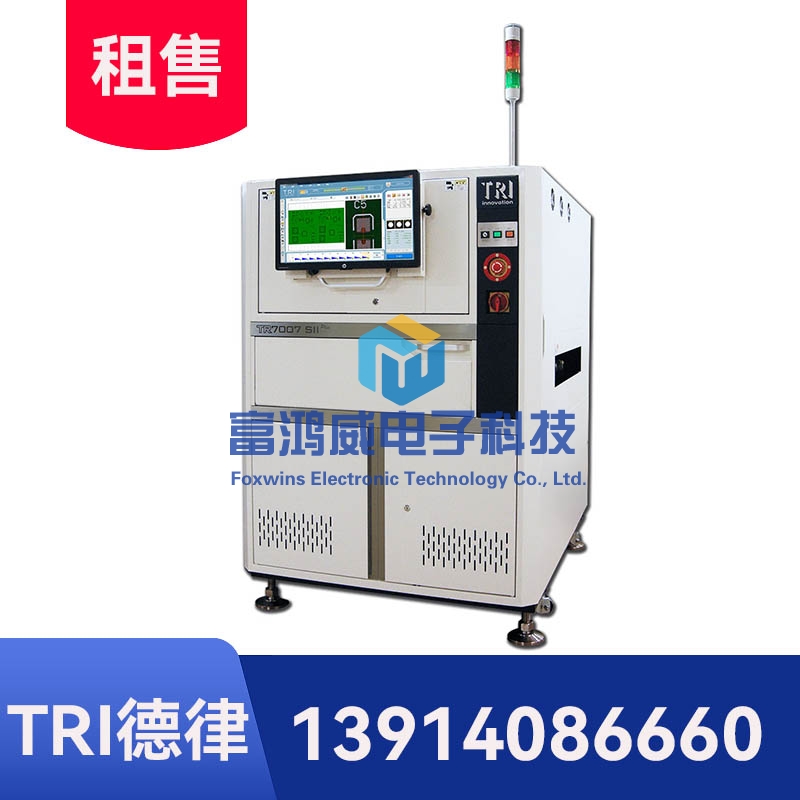

德律TR7007SIIPLUS 3D 錫膏印刷自動光學檢測機 (SPI)

TR7007 SII Plus是產業最快速的錫膏印刷檢測機，檢測速度高達200 cm2/sec。高精度在線型無陰影的錫膏印刷檢測解決方案提供全3D檢測，分辨率包含15 μm or 10 μm并具備高精度線型馬達平臺。此系統的特點包括closed loop function、強化的2D成像技術、自動板彎補償功能與條紋光掃描技術。TRI快速且直覺化的操作介面提供簡易編程、容易操作的優點，為您的生產線帶來最大的價值。

產品詢價

產品介紹

德律TR7007SIIPLUS介紹：

德律TR7007SIIPLUS特性：

1. 業界最快速的錫膏印刷檢測機

2. 無陰影條紋光檢測技術

3. 光學分辨率提供10 μm 及 15 μm 兩種選擇

4. 線性馬達設計可提供無震動精確檢測

5. 先進的SPC功能提供生產質量監測與評估

德律TR7007SIIPLUS規格：

Optical System

Imaging Method	Dynamic Imaging
Camera	4 Mpix
Imaging Resolution	10 μm or 15 μm (factory setting)
Lighting	RGB LED
3D Technology	2-way Digital Fringe Pattern
Field of View	4 Mpix@ 10 μm: 20 x 20 mm 4 Mpix@ 15 μm: 30 x 30 mm

Inspection Performance

Imaging Speed	4 Mpix@ 10 μm: 90 cm2/sec 4 Mpix@ 15 μm: 200 cm2/sec
Height Resolution	0.4 μm
Max. Solder Height	@ 10 μm: 420 μm @ 15 μm: 385 μm

Motion Table & Control

X-Axis Control	Linear Motor and linear scale with DSP-based controller
Y-Axis Control	Ballscrew + AC-servo controller
Z-Axis Control	Ballscrew + AC-servo controller
X-Y Axis Resolution	0.5 μm
Z-Axis Resolution	1 μm

Board Handling

Max PCB Size	TR7007 SII Plus: 510 x 460 mm TR7007L SII Plus: 660 x 610 mm TR7007 SII Plus DL: 510 x 310 mm x 2 lanes, 510 x 590 mm x 1 lane
PCB Thickness	0.6-5 mm
Max PCB Weight	3 kg
Top Clearance	25 mm
Bottom Clearance	40 mm
Edge Clearance	3 mm
Conveyor Height	880 – 920 mm * SMEMA Compatible

Inspection Functions

Defects	Insufficient Paste Excessive Paste Shape Deformity Missing Paste & Bridging
Measurement	Height Area Volume Offset

Dimensions

WxDxH	TR7007 SII Plus: 1100 x 1570 x 1550 TR7007L SII Plus: 1300 x 1610 x 1560 mm TR7007 SII Plus DL: 1100 x 1770 x 1560 mm Note: not including signal tower, signal tower height 520 mm
Weight	TR7007 SII Plus: 950 kg TR7007L SII Plus: 1250 kg TR7007 SII Plus DL: 1100 kg
