?智能在線型AXI檢測設備專門針對高品質要求的SMT電路板組件、FPC軟板組件、半導體器件以及精密結構件進行全量檢測。該系列設備能精準檢出微小氣泡、連焊等焊盤缺陷，覆蓋BGA/QFN/QFP/SOP等多種封裝類型。高效編程與全自動化檢測，帶來檢測效率的大幅提升。
AI檢測精度高
創新性采用深度學習算法，內置專用缺陷檢測模型；對微小氣泡，引腳微短路等缺陷，檢測精度大幅提升；抗干擾性強，有效排除背景干擾。
高速檢測
Raytina圖像處理引擎，圖像處理更快速；8軸聯動高速運動機構，單個FOV檢測時間最快0.45s
快速編程
引導式錄入新產品，操作簡單易用；算法調參少，圖像參數自適應；高清工業相機導航，一鍵到位
接口豐富
支持數據上傳 MES 系統 , 豐富的接口預留
技術參數
| 訂單型號 | ISD-NEX800-G09 | |

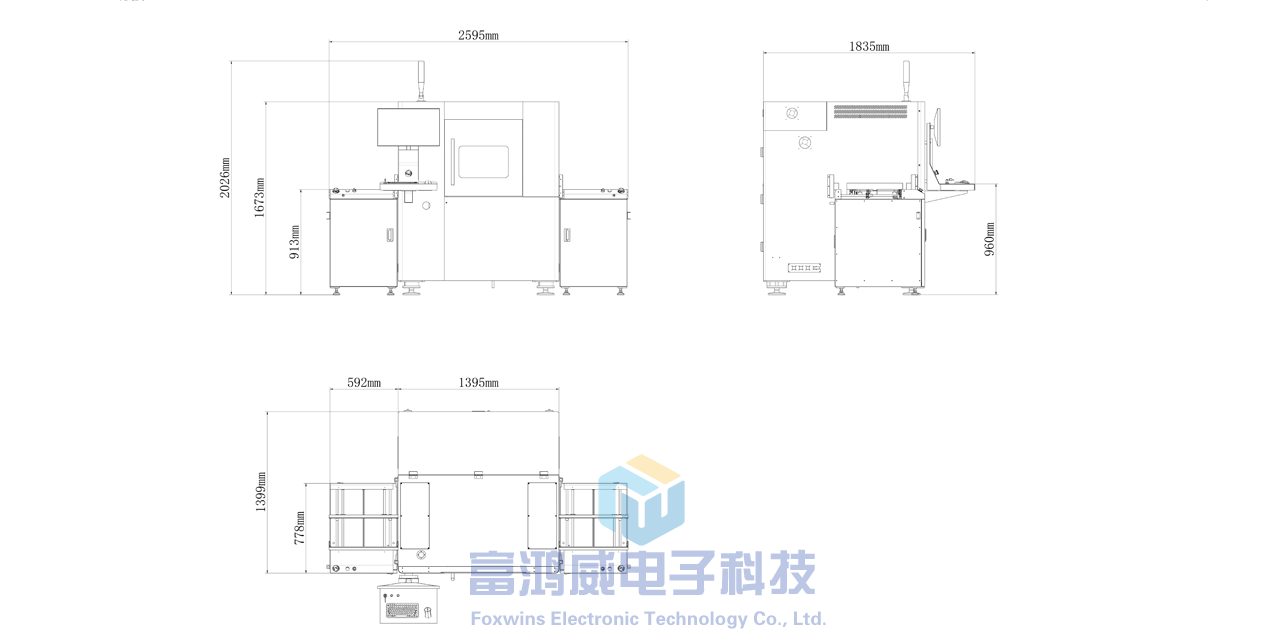

| 設備規格 | 1400mm(L)*1400mm(W)*1700mm(H) 主機 2600mm(L)*1400mm(W)*1700mm(H) 帶接駁臺 | |
| 400mm(L)x350mm(W) | ||
| 2-20× | ||
| 200× | ||
| 220kv，16A | ||
| 3.5KW | ||
| 2500KG | ||
| X射線源 | 封閉式，進口 | |
| 130kV/90KV | ||
| 0.5mA/0.2mA | ||
| 5um | ||
| 平板探測器 | 高清FPD | |
| 85um | ||
| 20fps | ||
| 1536x1536 | ||
| 整機配置 | 24寸，2K超高清 | |
| i7-9700/GTX2060 8G/256GB固態/1T機械硬盤/16G | ||
| MV-CS020-10GC，高精度 | ||
| 最小支持2.5mm*2.5mm | ||
| 設備功能 | IC/BGA/LGA/CSP//SOP/QFP/QFN/連接器等 | |
| 焊盤氣泡、虛焊、連焊，缺件、偏移、尺寸測量 | ||
| CNC自動高速跑位；記憶編程，自動記錄檢測運動路徑 | ||
| 單FOV最快0.45秒 | ||
| 界面操作+鍵盤前后左右操作 | ||
| 6軸聯動控制+自動寬度調整（7軸） | ||
| 支持JPG、bmp格式保存 | ||
| 輻射安全 | ≤1uSv/hr | |
| 安全門鎖：安全門鎖鎖住時射線源才能打開 | ||
| 微動開關：后門打開自動斷射線源 | ||
| 環境要求 | 0℃~ 40℃ | |
| 30%-70% |
